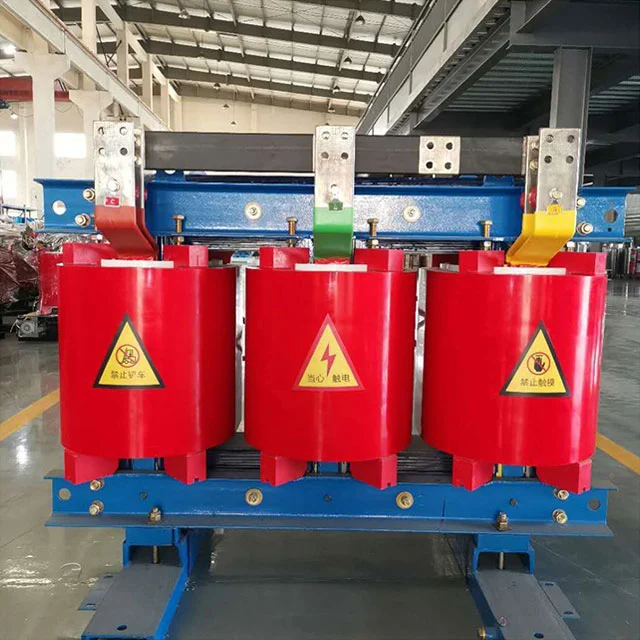

630 kva háromfázisú száraz típusú transzformátor

Ez a 630 kVA háromfázisú száraz típusú transzformátor az SGOB-ból 100% réz tekercsekkel, 5000 V-os nagyfeszültséggel és 50Hz/60Hz-es frekvenciával rendelkezik. Ez megfelel az IEC szabványoknak az erőművekben, alállomásokban stb. Használathoz. A névleges feszültségek között szerepel a 6kV, 6,3 kV, 10 kV, 10,5 kV és 11kV.  A konkrét követelmények testreszabása elérhető. Kérjük, vegye fel velünk a kapcsolatot további részletekért.

Termékjellemzők:

1. A tekercsek rézvezetékeket használnak üvegszálas kompozit szigeteléssel, vákuum-öntettel epoxi gyantában buborékmentes, lezárt szerkezethez.

2.

3. Az alacsony feszültségű oldal egy fólia-tekercset használ, amelynek automatikus argon ív hegesztése van az egyenletes áram eloszlásához.

4. Intelligens hőmérséklet -szabályozó rendszer, amelynek tengelyirányú ventilátora szabályozza a hűtési hatékonyságot.

5. A bélyegzett ház hűtőszekrényekkel rendelkezik a fokozott konvekcióhoz, és a korrózióálló bevonat védi a só spray-t.

Termelési folyamat:

A tekercselés után a rézhuzalt előre impregnálják szigetelő lakkkal, majd vákuum-öntettel epoxi gyanta a gyógyításhoz. A mag lézerrel vágott és halmozott, hidraulikus bilincsekkel állandó nyomást gyakorolva. Az összeszerelés után a magot és a tekercseket sütjük, hogy az alkatrészeket rögzítsék. A részleges kisülési szkennelést és a harmonikus elemzést a szállítás előtt végezzük, az adatokat feltöltve a felhőbe a nyomon követhetőség céljából.

Főbb előnyök az olajszéles transzformátorokhoz képest:

1. Az olajban levő transzformátorok a tömítés meghibásodása miatt az olajszivárgás kockázata, potenciálisan a talajszennyezés és a tűzveszély; A 630 kVA háromfázisú száraz típusú transzformátor kiküszöböli a gyúlékony közegeket, és a gyanta önmeghatározása ívhiba esetén, megakadályozva a másodlagos károsodást. Az olajjal kötött transzformátorok túlterhelés körülmények között gyúlékony gázokat generálnak, és gázvédő rendszereket igényelnek. A száraz típusú transzformátorok közvetlenül a beágyazott érzékelők segítségével figyelik a legforróbb pont hőmérsékletét, javítva a korai figyelmeztetés és a válasz sebességét.

2. Az olajjal szembeni transzformátorokban az olaj viszkozitásának alacsony hőmérsékleten történő változása befolyásolja a hőeloszlás hatékonyságát, és a magas hőmérsékletek felgyorsítják a szigetelés öregedését; Az epoxi gyanta termikus tágulási együtthatója a száraz típusú transzformátorokban megegyezik a rézvezetékekkel, megőrizve a mechanikai stabilitást szélsőséges hőmérsékleti változások mellett. Az olajban levő transzformátorok periodikus olajminőséget és nedvességtartalom-tesztelést igényelnek; A száraz típusú transzformátorok teljesen lezárt szerkezete lehetővé teszi a 100% -os páratartalom környezetben történő működését, kiküszöbölve a további védőhelyek szükségességét a tengeri környezetben, só spray-korrózióval.

3. Az olaj által készített transzformátor karbantartása speciális olajszűrő berendezéseket és hulladékolaj-ártalmatlanítási költségeket igényel; A véletlen szivárgás a helyszíni tisztítási költségeket eredményezi; A száraz típusú transzformátorok csak sűrített légtisztítást igényelnek a felszíni por felhalmozódásához, a fogyóeszközök cseréjének költségei nélkül. Az olaj által készített transzformátorok ártalmatlanítása veszélyes hulladék eljárásokat foglal magában; A száraz típusú anyagok mechanikusan összetörhetők, válogathatók és újrahasznosíthatók, jelentősen növelik a maradék értéket. Az olajban levő transzformátor javításához olajcsökkentési eljárásokat igényel; A száraz típusú transzformátorok támogatják a moduláris tekercselést, csökkentve az állásidőt.

Karbantartási jegyzetek

1. Ne használjon közvetlenül a nagynyomású légpisztolyt közvetlenül a hűtőbordán egy 630 kVa-os háromfázisú száraz típusú transzformátor üzemeltetése során, hogy elkerülje a gyanta mikrotöréseit.

2. Tisztítsa meg a port a hőeloszláscsatornáktól lágy kefével, ha három hónapnál hosszabb ideig felhalmozódik.

3. Ellenőrizze, hogy a só kristályképződés -e a part menti területeken a monszun szezon előtt.

4. Végezzen el a fordulási szigetelési teszteket hirtelen rövidzárlat után.

5. Lezárja és tárolja száraz környezetben hosszú távú tárolás során; Az újraindítás előtt tartson állandó hőmérsékletet és páratartalmat 48 órán keresztül.

A túlterhelési kapacitás alacsonyabb, mint az olajkimerített transzformátorok?

A gyanta-kapszulázott tekercsek nagyobb hőkapacitással rendelkeznek, és kényszerítő léghűtés alatt a folyamatos túlterhelési idő valójában hosszabb, mint az olajkimerált transzformátoroké; A szigetelési helyreállítási sebesség egy hirtelen rövidzárlat után szintén gyorsabb.

Termékparaméterek
