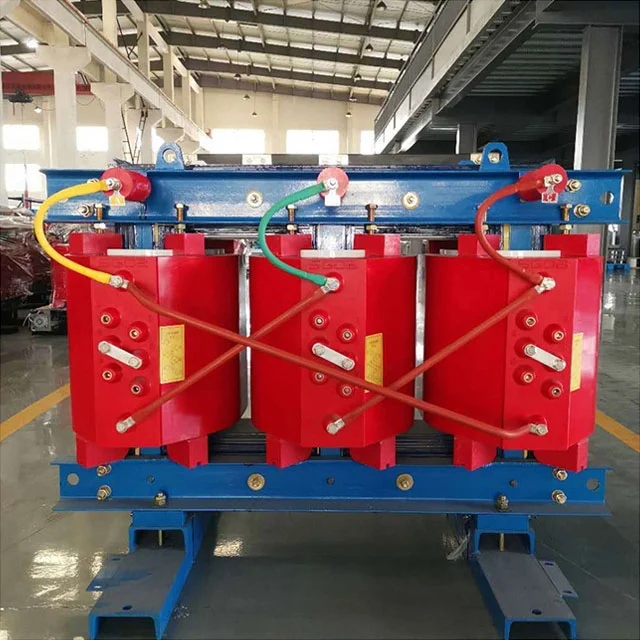

Mint a professzionális gyártó, az SGOB kiváló minőségű, 200kVA-os háromfázisú, 50Hz-es száraz típusú transzformátort szeretne biztosítani, amely egy háromfázisú teljesítmény-átalakító eszköz folyékony szigetelő közeg nélkül. Beltéri és környezetbarát területekhez tervezték, és a karbantartásmentes energiaátvitel és az elosztó alapvető berendezések kategóriájához tartozik.
Kiváló minőségű 200kVA -os háromfázisú 50 Hz -es száraz típusú transzformátort a China Professional gyártó SGOB gyárt, amely megvalósítja az AC feszültség átalakítását az elektromágneses indukciós elven keresztül, a névleges kapacitás a közepes energiaeloszlási követelményekhez igazodik, a magot és a tekercset szilárd szigetelőanyaggal kapszulázzák.
A kanyargós rendszer a rézvezető és az üvegszál megerősített epoxi -gyanta kompozit szigetelését alkalmazza, amelyet vákuumnyomás -öntéssel rés nélküli tömítőtestré alakítanak ki.
A 200kVA-os háromfázisú 50 Hz-es száraz típusú transzformátor magja teljes ferde varrat laminálással ellátott gabonaorientált szilícium acéllemezt, és a felületet nedvességálló szigetelő festékréteggel borítják. A hőeloszlású csatornát háromdimenziós méhsejt-levegő átjáróval tervezték, és a hőeloszlás aktívan valósul meg a hőmérsékleten szabályozott induló-stop ventilátor segítségével.
Korrózió-rezisztens réz sáv a csatlakozók csatlakoztatására, támogatva a kétirányú kábel-hozzáférést. A héj a hideg hengerelt acéllemez -spray -technológiát alkalmazza, és az ütés abszorbens telepítő felületét az alján tartja fenn.
Működés közben a szellőztetőcsatornát a portól mentesen kell tartani, és a porfelhozódást a szellőztetőcsatornában rendszeresen meg kell tisztítani a negatív nyomású porgyűjtő berendezéssel. Ellenőrizze a csatlakozó csatlakozók rögzítését hathavonta egyszer, és nyomatékkulccsal sorolja újra őket. A szigetelési rezisztencia tesztet akkor kell elvégezni, ha a páratartalom alacsonyabb, mint a határérték. A mérés előtt húzza ki az összes külső csatlakozást. Hirtelen áramszünet után a berendezést addig kell hagyni, amíg a hőmérséklet megegyezik a környezeti hőmérsékleten az újraindítás előtt. A kémiai oldószerek tilos a héj felületének tisztításához. Csak a semleges mosószerek használhatók annak törlésére.
200kVa háromfázisú 50 Hz-es száraz típusú transzformátort használnak a kereskedelmi komplex elosztó helyiségben, a sokemeletes épületben lévő sürgősségi tápegységben, a kórházi műtőhelyiséget, az adatközpontban megszakítás nélküli tápegység, a precíziós gyártó műhely fő kábelkonverzió-csomópontja, a port daru energiaelosztó állomás és a metróállomás vezérlő központja és más beltéri energiaellátó központok, amelyek tűz- és robbanásvédelmet igényelnek.
A hagyományos száraz típusú transzformátorokkal összehasonlítva a 200 kVA-os háromfázisú, 50 Hz-es fázisú, transzformátor vákuumöntési folyamata kiküszöböli a tekercsek belsejében lévő légrést, és a részleges kisülés szignifikánsan alacsonyabb, mint a nem lezárt szerkezeteké. Az epoxi -gyanta és a rézvezető termikus tágulási együtthatóját illesztik, hogy elkerüljük a hőciklus által okozott szigetelő réteg repedését. A háromdimenziós hő-eloszlás szerkezetének hőcserélési hatékonysága meghaladja a hagyományos sík uszonyok hatékonyságát, és a hőmérséklet-emelkedés ugyanabban a terhelésnél csökken. Az összes ferde ízület alaptechnológiája csökkenti a mágneses áramkör veszteségét, és a terhelés nélküli áram jobb, mint az iparág általános szintje. A védőház rozsda megelőző bevonata átadja a só spray -t gyorsított tesztet, és nedves környezetben nincs korrózió kockázata a fém alkatrészeknél.
| MODELL | Nincs terhelésvesztés (W) |
Terhelési veszteség (120%) |
FENYEGETŐ KÖZELSÉG (%) |
Noload áram (%) |
ZAJSZINT (LPA) db |
SÚLY (Kg) |
| SC (B) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (B) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (B) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (B) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (B) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (B) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (B) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (B) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (B) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (B) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (B) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (b) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (B) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (B) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (B) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (B) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODELL | Dimenzió (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| Sc (z) (b) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| Sc (z) (b) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| Sc (z) (b) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (z) (b) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (z) (b) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (z) (b) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| Sc (z) (b) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| Sc (z) (b) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| Sc (z) (b) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (z) (b) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| Sc (z) (b) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (z) (b) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| Sc (z) (b) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| Sc (z) (b) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (z) (b) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (z) (b) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (z) (b) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (z) (b) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (z) (b) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (z) (b) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODELL | Kapacitás (KVA) | HOSSZ (MM) |
Szélesség (mm) | MAGASSÁG (MM) |
Longitudinális (mm) | Vízszintes (mm) | Súly (kg) |
| Sc (z) (b) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| Sc (z) (b) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| Sc (z) (b) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (z) (b) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (z) (b) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (z) (b) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| Sc (z) (b) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| Sc (z) (b) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| Sc (z) (b) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (z) (b) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| Sc (z) (b) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (z) (b) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| Sc (z) (b) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| Sc (z) (b) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (z) (b) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (z) (b) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (z) (b) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (z) (b) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (z) (b) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (z) (b) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
A háromdimenziós hűtési struktúra további karbantartást igényel?
A ventilátor modul elfogadja a csapágytömítés kialakítását, és egészére cserélhető, miután a felhalmozódott működési idő eléri a küszöböt, kenés és karbantartás nélkül.
Hogyan lehet megakadályozni a terminál korrózióját a magas sós köd melletti part menti területeken?
A 200 kVa-os érintkezési bevonat három fázisú 50 Hz-es száraz típusú transzformátor egy nikkel-cink ötvözetű többrétegű kompozit eljárás, opcionális terminálvédő hüvelyekkel, amelyeket be lehet szerelni a só spray-érintkező izolálására.
