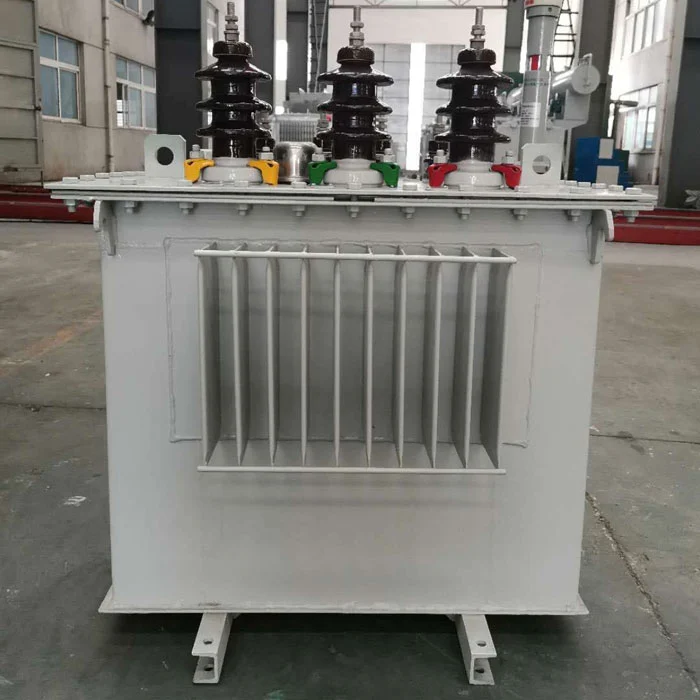

Az SGOB hatékony hőelvezetésű 100 kVA elosztótranszformátor Kína ellátási exportját a folyamatos terhelés melletti stabil hőszabályozásra tervezték. Az optimalizált olajcirkulációs hűtéssel és az alacsony veszteségű szilíciumacél maggal hatékony hőgazdálkodást, csökkentett energiapazarlást, valamint megbízható működést biztosít a kereskedelmi és ipari áramhálózatok számára.
SGOBHatékony hőleadás 100 kVA elosztó transzformátor Az Exporter gyakorlatias, helyszíni működési gondolkodásmóddal készült, a hőmérsékleti viselkedésre, a terhelés alkalmazkodóképességére és a hosszú ciklusú stabilitásra helyezve a hangsúlyt a csak laboratóriumi teljesítményadatok helyett.
Számos szabványos elosztó transzformátorban a hőt főként alapvető olajkonvekción keresztül vezetik be optimalizált belső áramlási útvonalak nélkül. Ez gyakran helyi hőmérséklet-emelkedéshez vezet folyamatos terhelés mellett.
Az SGOB ezt javítja azáltal, hogy a hőút optimalizálására összpontosít:
- Csökkenti a pangó olajzónákat a tartály szerkezetében
- Növeli az olaj irányított áramlását a tekercscsatornákban
- Javítja a tekercs-olaj hőátadás hatékonyságát
- Szabályozza a hotspot kialakulását hosszú távú terhelés alatt
- Stabilizálja a hőmérséklet-emelkedési görbét a rövid távú csúcsszabályozás helyett
A hagyományos modellekhez képest a legfontosabb fejlesztés nem a „több hűtés”, hanem a szabályozottabb hőeloszlás.
Az SGOB hatékony hőleadású 100 kVA elosztó transzformátort valós telepítési környezetekre, például kereskedelmi épületekre, kis gyárakra és kültéri alállomásokra tervezték.
Szerkezeti jellemzők:
- Megerősített tekercstartó a hőtágulás során bekövetkező deformáció csökkentésére
- Optimalizált tekercstávolság az olaj behatolás javítása érdekében
- Mechanikus reteszelőrendszer a vibráció okozta elmozdulás csökkentésére
- A konvekciós keringtetésre tervezett tartályszerkezet
- Jobb tömítési stabilitás a nedvesség okozta termikus öregedés megakadályozása érdekében
Ez a struktúra a hosszú távú terepi megbízhatóságot célozza meg, nem pedig a rövid távú tesztteljesítményt.
A hűtési kapacitás növelése helyett az SGOB a hőtermelés forrásánál csökkenti a hőt.
Mérnöki megközelítés:
- A nagy áteresztőképességű szilícium acél csökkenti a mágnesezési áramveszteséget
- A réz tekercselés minimálisra csökkenti az ellenállás-melegedést
- A lépcsőzetes magszerkezet javítja a fluxuseloszlás egyensúlyát
- Csökkentett harmonikus fűtés változó terhelés mellett
- Alacsonyabb örvényáram-veszteség az optimalizált laminálási feldolgozásnak köszönhetően
Ez az "először csökkentse a hőt, majd eloszlatja" stratégia hatékonyabban javítja a hatékonyságot, mint a csak hűtést célzó fejlesztések.
A száraz típusú vagy alap szellőztetett transzformátorokhoz képest az olajmerítés egyértelmű termikus előnyökkel jár:
Az SGOB olajba merülő rendszer előnyei:
- Az olaj szigetelőként és hőhordozóként is működik
- Gyorsabb hőterjedés a léghűtő rendszerekhez képest
- Stabilabb hőmérséklet csúcsterhelési ciklusok alatt
- Jobb túlterheléstűrés rövid ideig tartó nagy igény esetén
- Alacsonyabb a szigetelés meghibásodásának kockázata a hőmérséklet-ugrások miatt
Ez alkalmasabbá teszi instabil vagy ingadozó terhelésű környezetekhez.
Az anyagtechnológia kulcsszerepet játszik a hőelvezetési teljesítményben:
- Maganyag: kis veszteségű szemcseorientált szilíciumacél
- Vezető: oxigénmentes réz, hő hatására stabil ellenállással
- Szigetelés: olaj-papír kompozit rendszer hőállósággal
- Tömítés: öregedésgátló gumi a belső nyomás stabilitásának megőrzése érdekében
- Szerkezeti acél: megerősített tartálytest a hő és nyomás egyensúlyért
Minden anyagot bejövő ellenőrzéssel ellenőriznek, összhangban az ISO9001 rendszervezérléssel.
| Modell | Kapacitás (kVA) | HV (kV) | LV (kV) | Üresjárati veszteség (kW) | Impedancia (%) | Súly (kg) | Méret (mm) |
| S11-M-50/10 | 50 | 6–20 | 0.4 | 0.13 | 4 | 420 | 800×490×1000 |
| S11-M-80/10 | 80 | 6–20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6–20 | 0.4 | 0.20 | 4 | 605 | 890×520×1140 |
| S11-M-160/10 | 160 | 6–20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
SGOBHatékony hőleadás 100 kVA elosztó transzformátorAlkalmas olyan felhasználók számára, akik stabil, hosszú órás működést igényelnek minimális hőmérséklet-ingadozás mellett.
Tipikus alkalmazási környezetek:
- Kiskereskedelmi és kereskedelmi villamosenergia-elosztó rendszerek
- Kis gyártó és feldolgozó műhelyek
- Városi lakossági transzformátorállomások
- Könnyűipari automatizálási létesítmények
- Infrastrukturális segédenergia-rendszerek
- Vegyes terhelésű környezetek gyakori terhelésváltozással
Termikus stabilitása különösen előnyös magas környezeti hőmérsékletű vagy korlátozott szellőzésű környezetben.
A legtöbb hagyományos transzformátor főként passzív olajkeringtetésre támaszkodik, optimalizált belső áramlási architektúra nélkül, ami egyenetlen hőmérséklet-eloszlást eredményezhet.
Az SGOB ezt javítja azzal, hogy három valódi működési hiányosságra összpontosít:
- Egyenetlen hőeloszlás a tekercsszerkezeteken belül
- Lassú hőátadás folyamatos nagy terhelés mellett
- Nem megfelelő hőstabilitás a terhelés ingadozása során
A 100 kVA elosztó transzformátor ezeket a problémákat a belső olajáramlási útvonalak újratervezésével és a hőátadás konzisztenciájának megerősítésével oldja meg, ahelyett, hogy egyszerűen növelné az anyagvastagságot vagy a tartály méretét.
Az SGOB-t a Shanghai Industry Transformers Co., Ltd. gyártja, integrált gyártási képességgel:
- 40.000 m² modern gyártóbázis
- CNC szilíciumacél vágó- és rakodósorok
- Automatizált tekercselés és vákuumszárító rendszerek
- Elektromos teljesítményt vizsgáló laboratóriumok
- Teljes megfelelés az IEC60076 és GB1094 szabványoknak
A vállalat a globális infrastrukturális projektek stabil tömegtermelésére összpontosít, nem pedig elszigetelt egyedi egységekre.
A 100 kVA elosztó transzformátor minden egysége többlépcsős ellenőrzésen esik át:
- Hőmérséklet-emelkedés vizsgálata teljes terhelés mellett
- Olajkeringés hatékonyságának ellenőrzése
- Szigetelési szilárdság és dielektromos vizsgálat
- Rövidzárlati mechanikai igénybevétel értékelése
- Veszteségmérés (üres és terhelési veszteség)
Ez biztosítja az egyenletes hőkezelést a szállítás előtt.
SGOBHatékony hőleadás 100 kVA elosztó transzformátortermikus stabilitásra optimalizált elosztási megoldásként van elhelyezve. A hagyományos hűtési feltételezések helyett javítja a belső hőáramlás szabályozását, csökkenti a veszteséges fűtést, és fokozza a hőmérséklet egyenletességét, így alkalmassá teszi a hosszú távú kereskedelmi és ipari áramelosztó rendszerekhez, amelyek stabil működést és csökkentett karbantartási függőséget igényelnek.
