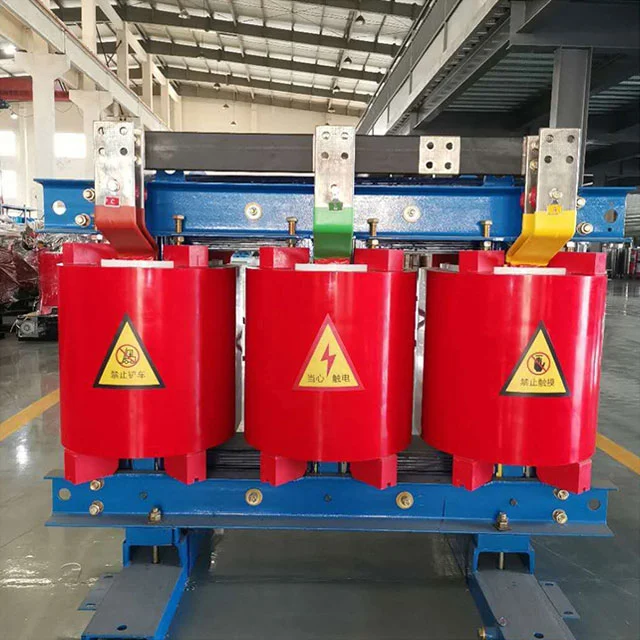

630kva száraz transzformátor

Az SGOB 630kva Dry Transformer egyetlen megbízható csomagban egyesíti a teljesítményt, a hatékonyságot és a környezeti fenntarthatóságot. Kompakt kialakítása, robusztus felépítése és fejlett szigetelőanyagai kiváló választássá teszik számos alkalmazáshoz, biztosítva a zökkenőmentes áramelosztást és a működési kiválóságot.

Az SGOB 630kva Dry Transformer egy nagy kapacitású elektromos eszköz, amelyet úgy terveztek, hogy megfeleljen a modern ipari, kereskedelmi és intézményi környezet szigorú követelményeinek. A robusztus, 630 kilovolt-amper (kva) névleges teljesítményével ez a transzformátor megbízható és hatékony energiaellátási megoldásként tűnik ki.

Száraz típusú szigetelő kialakítása kiküszöböli az olajszivárgás kockázatát, csökkenti a karbantartást és a környezetterhelést. Ez a környezetbarát transzformátor összhangban van a globális fenntarthatósági törekvésekkel, tisztább energiamegoldásokat támogat és minimalizálja a szén-dioxid-kibocsátást.

Az SGOB 630kva Dry Transformer kompakt alapterülettel és tartós felépítéssel büszkélkedhet, így ideális hely szűkös környezetben történő telepítéshez. Robusztus felépítése hosszú távú megbízhatóságot és zökkenőmentes működést biztosít még az igényes ipari körülmények között is. A transzformátor jelentős terhelést is képes elviselni, így kiváló választás olyan alkalmazásokhoz, ahol állandó és kritikus a nagy teljesítményigény.

A robusztus teljesítménykezelési képességek mellett az SGOB 630kva Dry Transformer lenyűgöző energiahatékonyságot kínál. Minimalizálja az energiaveszteséget, maximalizálja a terhelés teljesítményét és csökkenti az üzemeltetési költségeket. Ez ideális választássá teszi az energiafogyasztásukat optimalizálni és szénlábnyomukat csökkenteni kívánó vállalkozások számára.

TERMÉK JELLEMZŐI

A Shanghai Industrial Transformer Co., Ltd. által gyártott epoxigyanta öntött 630kva száraz transzformátort a Shenyang Transformer Research Institute-val együttműködésben fejlesztették ki és tervezték fejlett külföldi technológia bevezetésével. A termékmegbízhatósági index elérte a nemzetközi haladó szintet.

Az SGOB 630kva Dry Transformer biztonságos, lángálló és tűzálló, szennyeződésmentes, és közvetlenül a terhelési központba szerelhető. Karbantartásmentes, könnyen telepíthető, alacsony átfogó üzemeltetési költséggel, alacsony veszteséggel, jó nedvességálló teljesítménnyel rendelkezik, 100%-os páratartalom mellett is normálisan működik, leállítás után előszárítás nélkül üzembe helyezhető. Alacsony részleges kisüléssel, alacsony zajszinttel, erős hőelvezetési funkcióval rendelkezik, és 150%-os névleges terheléssel működik kényszerlevegős hűtési körülmények között.

Az SGOB 630kva száraz transzformátort ma már széles körben használják sokemeletes épületekben, kereskedelmi központokban, repülőtereken, állomásokon, dokkban, metrókban, gyárakban, földalatti elosztóállomásokon, tengeri olajfúró platformokon, erőművekben és más, zord környezettel és használati feltételekkel rendelkező helyeken.

Főbb anyagok és jellemzők

A tekercs vezetőként F-osztályú szigetelt rézhuzalt, szigetelésként üvegszálas és epoxigyanta kompozit anyagot használ. Tágulási együtthatója közel áll a rézvezetőéhez, jó ütésállósággal, hőmérséklet-változás- és repedésállósággal rendelkezik. Az üvegszál és az epoxigyanta minden összetevője önkioltó, és nem ég tovább. Ugyanakkor a nagyfeszültségű tekercset epoxigyantával öntik 1 mbar vákuum alatt, és nincsenek buborékok a tekercs belsejében, biztosítva, hogy a tekercs részleges kisülése kicsi legyen. Ugyanakkor a transzformátor vesztesége hatékonyan csökken.

A transzformátor vasmagja 30EH120 sorozatú, nagy áteresztőképességű hidegen hengerelt szilícium acéllemezekből készül, rendezett szemcseorientációval, amelyet a Nippon Steel-től (Japán) importálunk, 45°-os teljes ferde illesztésekkel és négyszintű, lépésről lépésre egymásra rakással. A vasmag felülete szigetelő gyantafestékkel van lezárva a nedvesség és a rozsda megelőzése érdekében, a két bilincs és rögzítőelemek pedig korróziógátló védőréteget kapnak. A teljes vasmag nem halmozott vaskerettel és acél húzólemezzel rendelkezik, amely hatékonyan csökkenti az üresjárati veszteséget, az üresjárati áramot és a vasmag zaját.

Alacsony feszültségű és nagyáramú tekercseknél a rövidzárlati feszültség nagy, amikor rövidzár következik be, és az alacsony feszültségű fordulatok száma kicsi. Minél nagyobb az alacsony feszültségű áram, annál szembetűnőbb lesz az instabil amper-fordulat, ha a huzaltekercselés típust használják. A hőelvezetés problémáját is figyelembe kell venni. Jelenleg az alacsony feszültségű fóliatekercselés jobban megoldja a fenti problémákat. Először is, a fóliatermékek nem rendelkeznek axiális fordulatokkal és tengelyirányú tekercselési spirálszögekkel. A nagy- és kisfeszültségű tekercsek amper-fordulata kiegyensúlyozott, rövidzárlat esetén a transzformátor axiális feszültsége kicsi. Másodszor, vékony szigetelésének köszönhetően többrétegű légcsatornák tetszés szerint állíthatók a folyamat során, és a hőleadási probléma is jobban megoldható. A tekercs belső hegesztése xenon védelmi hegesztést alkalmaz a teljesen automatikus fóliatekercselő gépen, amely nagy pontossággal, alacsony hegesztési ellenállással rendelkezik, és nincs külső hegesztési folyamat. A tekercsrétegek között DMD szigetelést használnak, a végeit pedig a tekercselés után tömítik és gyantával kikeményítik.

A keresztáramú felső fúvós hűtőventilátort alkalmazzák, amely alacsony zajszinttel, magas szélnyomással, gyönyörű megjelenéssel stb. rendelkezik, és növeli a transzformátor túlterhelési kapacitását. A hőmérséklet-szabályozás intelligens hőmérséklet-szabályozót alkalmaz a transzformátor működésének biztonságának és megbízhatóságának javítása érdekében.

TERMÉKLEÍRÁS

Az epoxigyanta szigetelésű száraz típusú transzformátor nagyon biztonságos termék. Közvetlenül a rakományközpontba szerelhető. Jól működik 100%-os páratartalmú környezetben előszárítás nélkül. Széles körben használják az építkezéseken, kereskedelmi központokban, repülőtereken, állomásokon, kikötőkben, metrókban, gyárakban, földalatti áramelosztó állomásokon, tengeri olajfúró platformokon, erőművekben stb.

TERMÉK JELLEMZŐI

● Tűzálló

● Nedvességállóság

● Könnyű karbantartás és telepítés

● Jól fut zord körülmények között

● Nem szennyező termék

● Alacsony veszteség az átfogó működés során

PARAMÉTEREK

CÉGPROFIL

A Shanghai Industry Transformers Co., Ltd. (SGOB) az elektromos elosztó berendezések teljes körű szállítója. Termékeink közé tartozik:

● Olajbemerített transzformátorok

● 35KV olajmerített transzformátorok

● Expoxigyanta szigetelésű száraz típusú teljesítménytranszformátorok

● Amorf ötvözetből készült elosztó transzformátorok

● Fotovoltaikus transzformátorok

● Szélenergia transzformátorok

● Doboz típusú alállomási transzformátorok

Cégünk 2007-ben alakult és ma 40.000 nm-es műhellyel és több mint 200 alkalmazottal rendelkezik. Termékeinket széles körben használják számos iparágban, mint például az energiatermelés és -elosztás, széntermelés, kohászat, olaj- és gázipar, vegyipar, építőipar, kikötők, repülőterek, vasúti és önkormányzati infrastruktúra.

Kapcsolódó berendezéseket is gyártunk, mint például elektromos szekrények és szekrények, kapcsolószekrények Jelenleg termékpalettánkat más, áramellátással kapcsolatos területekre is bővítjük, mint például hőre zsugorodó csatlakozók, elektromos kábelek és kapcsolódó mechanikai berendezések stb. Célunk egy egyablakos rendszer kiépítése elektromos berendezések és alkatrészellátási platform globális ügyfélbázisunk számára.

Szigorú minőségellenőrzési rendszerünkre támaszkodunk, hogy a legmagasabb minőségű termékeket szállítsuk. 200 alkalmazottunk közül 46 mérnöki tapasztalattal rendelkezik. Minőségügyi rendszerünk a következő minősítéseket tartalmazza:

● Kínai Nemzeti Transformers Minőségfelügyeleti Központ

● ISO-9001:2008 minőségirányítási rendszer

● ISO-14001:2004 Környezetirányítási Rendszer

● OHSMS18000 egészségügyi és biztonsági rendszer

Szabadalmaink:

Gyártási és minőségellenőrzési lehetőségeink közé tartozik:

● Automatikus fóliatekercselés

● Digitális szilikon acéllemez és hasítás

● Teljesen automatikus vákuumszárító sütő és lakksor

● HAEFLY részleges kisülési teszter

● HAEFLY teljesítményelemző

● HAEFLY harmonikus analizátor

Az eredmény egy kiváló termék a nagy hatékonysággal, alacsonyabb teljesítménydisszipcióval és alacsony zajszinttel, hogy maximalizálja az infrastrukturális beruházást.
