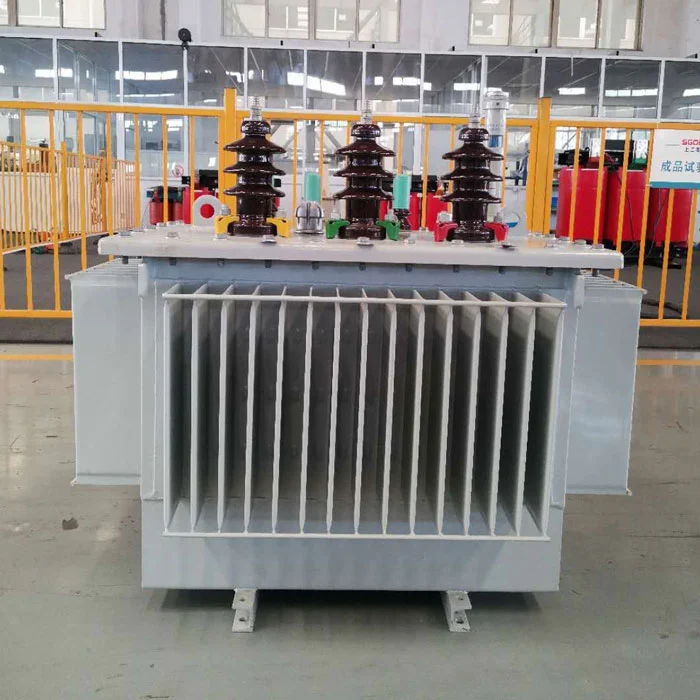

A Shanghai Industrial Transformer Co., Ltd. 80 kVA olajba merülő transzformátort szállít kereskedelmi áramelosztáshoz. Elsődleges alkalmazás: 10kV/20kV-ról 0,4kV-ra történő lecsökkentés kereskedelmi létesítményeknél. Üresjárati veszteség 0,18 kW, terhelési veszteség 1,05 kW. Éves villanyköltség kb. 420 USD 50%-os átlagos terhelés mellett. 540 kg össztömeg.
Gyártó:Shanghai Industrial Transformer Co., Ltd. (Est. 2007)
A80 kVA olajba merülő transzformátor kereskedelmi áramelosztáshoza kis és közepes kereskedelmi létesítmények általános specifikációja, beleértve a kisboltokat (300-500 m²), a közösségi klinikákat, a kis szállodákat (20-30 szoba) és a könnyű gyártóműhelyeket, amelyek teljes csatlakoztatott terhelése 150-250 amper 0,4 kV-on.
| Berendezés típusa | Mennyiség | Részösszeg terhelés (kVA) |
|---|---|---|
| LED világítás (egyenként 100W) | 100 szerelvény | 10 |
| HVAC (egyenként 5 kW hűtés) | 4 egység | 20 |
| Lift (7,5 kW) | 1 egység | 8 |
| Eladáshelyi rendszerek + IT | 10 munkaállomás | 5 |
| Hűtés (kereskedelmi hűtők) | 6 egység | 12 |
| Különféle kivezetések | - | 15 |
| Teljes tipikus terhelés | 70 kVA | |
| Biztonsági ráhagyás | 10 kVA |
Ez a 80 kVA-s, olajba merülő transzformátor kereskedelmi áramelosztáshoz támogatja a fenti tipikus kereskedelmi keveréket, 10-15%-os kapacitástartalékkal a jövőbeni bővítéshez.
| Névleges kapacitás | 80 kVA |
| Elsődleges feszültség | 10 ±2×2,5% / 20 kV |
| Másodlagos feszültség | 400V / 230V háromfázisú |
| Frekvencia | 50 Hz |
| Csatlakozási csoport | Dyn11 (standard) |
| Üresjárati veszteség (mért) | ≤0,18 kW (tipikus 0,176-0,179) |
| Terhelési veszteség @75°C | ≤1,05 kW |
| Impedancia | 4% |
| Üresjárati áram | ≤1,7% (tipikus 1,5-1,6%) |
| Teljes tömeg | 540 kg (olaj tömeg kb. 105 kg) |
| Szállítási méretek | 950 × 600 × 1250 mm (rekeszben) |
| Hűtési módszer | ONAN (Oil Natural Air Natural) |
| Zajszint 1 m távolságban | ≤55 dB(A) |
| Paraméter | Gyári teszt átlag | IEC határérték | Állapot |
|---|---|---|---|
| Terhelés nélküli veszteség | 0,177 kW | 0,20 kW (max.) | 11,5%-kal a határ alatt |
| Terhelési veszteség | 1,04 kW | 1,10 kW | 5,5%-kal a határ alatt |
| Üresjárati áram | 1,55% | 2,0% | 22,5%-kal a határ alatt |
Számítási alap: 80 kVA transzformátor 50%-os átlagos terhelés mellett (40 kVA), teljesítménytényező 0,85, üzemóra 5840 óra/év (16 óra/nap × 365 nap), áramdíj 0,12 USD/kWh.
| Veszteség típusa | Teljesítmény (kW) | Éves energia (kWh) | Éves költség |
|---|---|---|---|
| Üresjárati veszteség (24/7) | 0.18 | 1,577 | 189 dollár |
| Terhelési veszteség (50%-os terhelésnél) | 1,05 × (0,5)² = 0,26 | 1,518 | 182 dollár |
| Teljes | 0,44 átl | 3,095 | 371 dollár |
60%-os átlagos terhelés mellett (48 kVA) az éves költség körülbelül 440 dollárra nő.
A kereskedelmi transzformátorokat gyakran lakott helyek közelében telepítik. Zajforrások és csillapítás ebben80 kVA olajba merülő transzformátor kereskedelmi áramelosztáshoz:
| Zajforrás | Hozzájárulás | Enyhítés ebben a modellben |
|---|---|---|
| Magmagnetostrikció | 70% | A fluxussűrűség 1,65 T-ra csökkentve (az 1,70 T szabványhoz képest) |
| Hűtőventilátor (ha van) | 0% | Nincsenek rajongók – csak ONAN |
| Tartály vibráció | 20% | Rezgéscsillapító párnák a mag és a tartály között |
| Mágneses zümmögés | 10% | Lépcsős magcsuklók |
| Létesítmény típusa | Tipikus max kereslet | Ajánlott minősítés | Miért |
|---|---|---|---|
| Kis vegyesbolt (200 m²) | 25-35 kVA | 50 kVA | 80kVA túlméretes |
| Szupermarket (500 m²) | 55-70 kVA | 80kVA | Megfelel a tipikus terhelésnek |
| Kis szálloda (25 szoba) | 50-65 kVA | 80kVA | Lehetővé teszi az AC terhelési csúcsokat |
| közösségi egészségügyi klinika | 40-60 kVA | 80kVA | Orvosi berendezések túlfeszültség-különbözete |
| Könnyűgépműhely (3-5 gép) | 50-75 kVA | 80kVA | Motor indító áram |
| Irodaház (1500 m²) | 60-85 kVA | 100 kVA | 80kVA határérték |
Ha a csúcsigénye meghaladja a 70 kVA-t több mint 4 órán keresztül, válassza a 100 kVA-t helyette.
| Követelmény | Ez a 80 kVA-s egység | Megjegyzések |
|---|---|---|
| Szükséges alapterület | 0,45 m² (870 × 510 mm) | Plusz 600 mm-es elülső hozzáférés |
| Padlórakodás | 540kg + olajtartály | minimum 1000 kg/m² |
| Mennyezet magassága | minimum 2,2 m | Persely hozzáféréshez |
| Szellőzőnyílás | 0,15 m² bemenet + kimenet | Természetes konvekció |
| Tűzvédelem | IEC 60076-12 szabványnak megfelelő helyiség | Beltéri olajjal töltött esetén kötelező |
| Eltávolítás az éghető anyagoktól | 1,5 m | NFPA 70 szerint |
Minden 80 kVA-s, kereskedelmi célú áramelosztó olajba merülő transzformátorhoz tartozik egy tesztjelentés, amely tartalmazza a mért értékeket (nem csak a "megfelelt/nem megfelel"):
A vevők egy PDF jelentést kapnak a gyártási tételig visszavezethető sorozatszámmal.
A Shanghai Industrial Transformer Co., Ltd. 47 darab 80 kVA-t (S11-M-80/10) szállított le 2024 januárja és 2026 januárja között.
Ezeket az egységeket a Fülöp-szigeteken (12 db), Indonéziában (8 db), Nigériában (6 db), Vietnamban (5 db) és belföldi Kínában (16 db) szállították ki. A referenciaügyfelek elérhetőségei titoktartási megállapodás alapján adhatók meg.
Ez80 kVA olajba merülő transzformátor kereskedelmi áramelosztáshozgyárilag mért átlagos üresjárati veszteség 0,177 kW, zajszint ≤55 dB(A), és nulla garanciális igény a 47 leszállított egységre vonatkozóan. Alkalmas szupermarketekben, kis szállodákban és kiskereskedelmi létesítményekben, amelyek 150-250A szolgáltatást igényelnek 0,4 kV-on.
