Az energiaellátó berendezések területén az "olaj elmerült transzformátor" név közvetlenül az alapvető szerkezeti jellemzőiből származik. Az ilyen típusú transzformátor teljesen belemeríti a kulcsfontosságú elektromágneses alkatrészeket egy speciális szigetelő olajban. Ez a szerkezeti kialakítás az alapvető jel, amely megkülönbözteti azt más típusú transzformátoroktól.

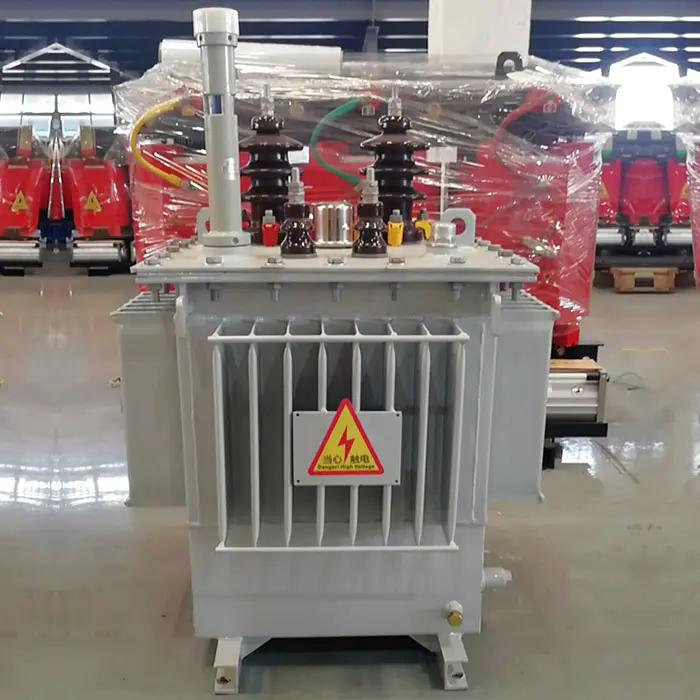

A30 kVa -os olaj elmerült transzformátorelsősorban egy vasmagból, tekercsekből és egy szigetelő rendszerből áll. A legjelentősebb külső tulajdonsága egy fémdoboz vagy hullámos mosogató, és a belső teret nagy mennyiségű szigetelő olaj tölti be. Amikor a transzformátort működtetik, az áram áthalad a tekercsen, hogy működő hőt generáljon. A szigetelő olaj több kulcsfontosságú szerepet játszik ebben a folyamatban:
Először is, mint egy hatékony dielektromos, hogy blokkolja a különböző potenciális komponensek közötti aktuális utat.
Másodszor, hőátadási közegként a belső fűtési területről hőt hozza a doboz felületére konvekció révén.
Ugyanakkor az áramló olaj elkülönítheti a levegőt az érintkezéstől, gátolva a legfontosabb belső anyagok öregedési folyamatát.
Ez a belső olajjal készített szerkezet különösen alkalmas a hosszú távú szabadban vagy a durva környezeti feltételekkel rendelkező helyeken. A szigetelő olaj jelenléte jelentősen javítja a berendezés belső szigetelésének megbízhatóságát, és hőkapacitási tulajdonságai szintén hatékonyan lelassítják a berendezés hőmérsékleti emelkedési sebességét, amikor a terhelés ingadozik. Noha az olajszintet és az olajminőséget rendszeresen ellenőrizni kell, ez a kialakítás sok éven át stabil és kiszámítható szolgáltatási képességeket biztosít a transzformátor számára. Az "olaj" támaszkodása és alkalmazása az "olaj-immered" név legfontosabb technikai lábjegyzete.
