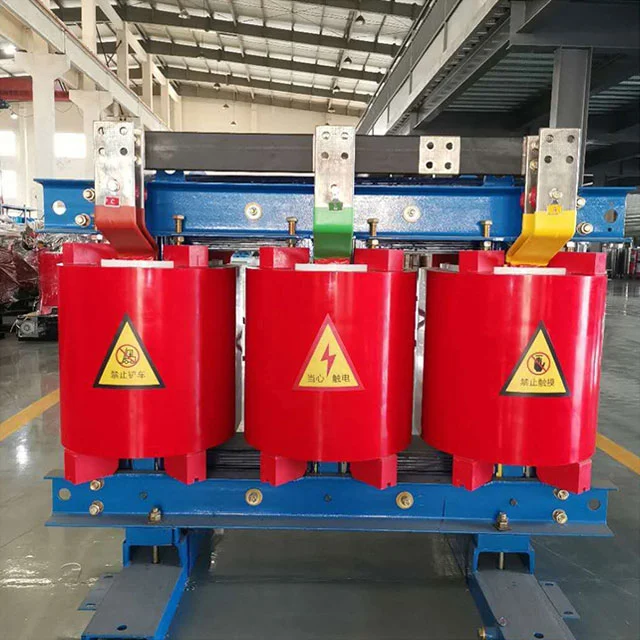

A 500kVA száraz transzformátoraz egyik legszélesebb körben használt áramelosztási megoldás lett kereskedelmi épületekben, ipari létesítményekben, megújuló energiarendszerekben, egészségügyi intézményekben és adatközpontokban. Az olajjal töltött transzformátorokkal ellentétben a száraz típusú transzformátorok fokozott biztonságot, alacsonyabb karbantartási igényt és környezetbarát működést kínálnak.
Ez az átfogó útmutató mindent megtud, amit a vásárlóknak tudniuk kell az 500 kVA-s száraz transzformátorokról, beleértve a működési elveket, a műszaki jellemzőket, az előnyöket, a telepítési szempontokat, az ipari alkalmazásokat, a karbantartási gyakorlatokat és a beszerzési ajánlásokat. Akár új elektromos projektet tervez, akár egy meglévő rendszer korszerűsítését, ez a cikk segít megalapozott döntések meghozatalában.
Mi az 500 kVA száraz transzformátor?
Az 500 kVA száraz transzformátor egy közepes teljesítményű elektromos transzformátor, amelyet arra terveztek, hogy elektromágneses indukción keresztül elektromos energiát továbbítsanak az áramkörök között anélkül, hogy hűtőközegként szigetelőolajat használnának.
A száraz transzformátorok olaj helyett levegőkeringést és speciális szigetelőrendszereket használnak a működés közben keletkező hő elvezetésére. A tekercsek szigetelése jellemzően kiváló minőségű epoxigyantával vagy vákuumnyomással impregnált anyagokkal történik.
Az 500kVA besorolás azt jelzi, hogy a transzformátor akár 500 kilovolt-amper látszólagos teljesítményt is képes kezelni, így alkalmas közepes méretű ipari és kereskedelmi létesítményekre.
| Paraméter |
Tipikus érték |
| Kapacitás |
500 kVA |
| Frekvencia |
50Hz / 60Hz |
| Hűtési módszer |
AN / AF |
| Szigetelési osztály |
F/H |
| Védelmi szint |
IP20-IP54 |
Hogyan működik egy 500 kVA-s száraz transzformátor?
A működési elv az elektromágneses indukción alapul. Az elektromos energia belép a primer tekercsbe, és mágneses fluxust hoz létre a transzformátor magon belül. Ez a mágneses mező feszültséget indukál a szekunder tekercsben, lehetővé téve az energiaátvitelt különböző feszültségszinteken.
A transzformátormagot általában kiváló minőségű szilíciumacél laminálással gyártják az energiaveszteségek minimalizálása és a hatékonyság maximalizálása érdekében.
A száraz típusú transzformátorok természetes vagy kényszerlevegős hűtőrendszerekre támaszkodnak. A tekercsek által termelt hő közvetlenül a környező környezetbe kerül, így nincs szükség olajtartályokra és a kapcsolódó karbantartásra.
Tipikus műszaki előírások
A specifikációk a projekt követelményeitől, a helyi szabványoktól és a telepítési környezettől függően változnak.
| Funkció |
Tipikus specifikáció |
| Elsődleges feszültség |
11kV / 10kV / 13,8kV |
| Másodlagos feszültség |
400V / 415V / 480V |
| Hatékonyság |
98% felett |
| Hőmérséklet emelkedés |
80-100 ezer |
| Zajszint |
Alacsony zajszintű tervezés |
A száraz típusú transzformátorok fő előnyei
Fokozott biztonság
Az egyik legfontosabb előny a tűzbiztonság. Mivel nem használnak olajat, gyakorlatilag nem áll fenn az olajszivárgás, az égés vagy a környezetszennyezés veszélye.
Minimális karbantartás
- Nincs szükség olajvizsgálatra
- Nincs olajcsere költség
- Csökkentett karbantartási ütemterv
- Alacsonyabb működési költségek
Környezetbarát
A száraz transzformátorok kizárják a talaj vagy a talajvíz szennyeződésének lehetőségét, amelyet a szigetelő olajszivárgás okoz.
Kompakt telepítés
Sok létesítmény előnyben részesíti a száraz transzformátorokat, mert a terhelési központokhoz közelebb telepíthetők, csökkentve a kábelköltségeket és az átviteli veszteségeket.
Kiváló nedvességállóság
A modern öntöttgyanta technológiák erős ellenállást biztosítanak a nedvességgel, porral és ipari szennyeződésekkel szemben.
Közös ipari alkalmazások
Az 500 kVA-s száraz transzformátorok sokoldalúsága számos szektorban lehetővé teszi a telepítést.
| Ipar |
Alkalmazás |
| Kereskedelmi épületek |
Áramelosztó rendszerek |
| Gyártó üzemek |
Gyártóberendezések ellátása |
| Kórházak |
Kritikus teljesítmény támogatás |
| Adatközpontok |
Megbízható energiaelosztás |
| Megújuló energia |
Nap- és szélenergia integráció |
| Repülőterek |
Infrastrukturális energiarendszerek |
Száraz transzformátor vs olajjal töltött transzformátor
| Tényező |
Száraz transzformátor |
Olajjal töltött transzformátor |
| Tűzveszély |
Nagyon alacsony |
Magasabb |
| Karbantartás |
Alacsony |
Mérsékelt |
| Környezeti hatás |
Kiváló |
Lehetséges szivárgási kockázat |
| Beltéri telepítés |
Ideál |
Korlátozott |
| Kezdeti költség |
Magasabb |
Alacsonyabb |
Bár a kezdeti vételár magasabb lehet, a hosszú távú üzemi megtakarítások gyakran költséghatékony befektetéssé teszik a száraz transzformátorokat.
Hogyan válasszuk ki a megfelelő 500 kVA száraz transzformátort
A megfelelő transzformátor kiválasztása számos műszaki és működési tényező értékelését igényli.
- Bemeneti és kimeneti feszültség követelményei
- Terhelési profil és jövőbeli terjeszkedési tervek
- Környezeti hőmérsékleti feltételek
- Telepítési hely
- Szükséges védelmi szint
- Harmonikus torzítási szintek
- Energiahatékonysági célok
- Helyi elektromos előírások
A tapasztalt gyártókkal való együttműködés elősegíti a megfelelő testreszabást és a projekt specifikációinak való megfelelést.
Bevált telepítési gyakorlatok
A megfelelő telepítés jelentősen befolyásolja a transzformátor megbízhatóságát és élettartamát.
- Biztosítson megfelelő szellőzőteret
- Tartsa be a gyártó által javasolt távolságokat
- Hőmérséklet-ellenőrző rendszerek telepítése
- Biztosítson hatékony földelést
- Véd a túlzott por felhalmozódásától
- Ellenőrizze az elektromos csatlakozásokat, mielőtt feszültség alá helyezi
Rendszeres üzembe helyezési teszteket kell végezni az üzemkész állapot igazolására.
Karbantartási és ellenőrzési útmutató
Annak ellenére, hogy a száraz transzformátorok kevesebb karbantartást igényelnek, mint az olajjal töltött egységek, a rutin ellenőrzések továbbra is elengedhetetlenek.
Havi ellenőrzés
- Vizuális állapotfelmérés
- Ellenőrizze a szellőzési útvonalakat
- Figyelje az üzemi hőmérsékletet
- Ellenőrizze az elektromos csatlakozásokat
Éves ellenőrzés
- Termikus képalkotó elemzés
- Szigetelési ellenállás vizsgálata
- Belső alkatrészek tisztítása
- Kapcsok nyomatékellenőrzése
A megelőző karbantartás jelentősen csökkentheti a váratlan állásidőt és meghosszabbíthatja az élettartamot.
Költségtényezők és ROI elemzés
A transzformátor árát számos tényező befolyásolja:
- Alapanyag minősége
- Réz vagy alumínium tekercsek
- Szigeteléstechnika
- Hatékonysági értékelések
- A védőburkolat követelményei
- Testreszabási szint
- Tanúsítási szabványok
Míg az előzetes költségek változnak, az energiahatékonyság javítása és a csökkentett karbantartási költségek gyakran vonzó hosszú távú megtérülést eredményeznek.
A transzformátortechnológia jövőbeli trendjei
A transzformátoripar az intelligens hálózatok fejlesztése és a megújuló energiaforrások bővítése mellett folyamatosan fejlődik.
- Digitális felügyeleti integráció
- IoT-kompatibilis diagnosztika
- Távoli állapotfigyelés
- Nagyobb hatásfokú mágneses anyagok
- Fejlett hőkezelési rendszerek
- Intelligens prediktív karbantartási platformok
Ezek az újítások segítik az üzemeltetőket nagyobb megbízhatóság, jobb hatékonyság és alacsonyabb életciklus-költségek elérésében.
Gyakran Ismételt Kérdések
Q1: Mennyi az 500 kVA-s száraz transzformátor várható élettartama?
A megfelelően karbantartott száraz transzformátor normál körülmények között 25-35 évig vagy tovább is megbízhatóan működik.
2. kérdés: Telepíthető-e beltéri 500 kVA-s száraz transzformátor?
Igen. A száraz transzformátorokat kifejezetten beltéri telepítésekhez tervezték, ahol a biztonság és a környezetvédelem prioritást élvez.
3. kérdés: A száraz transzformátor alkalmas megújuló energia projektekhez?
Teljesen. Számos nap- és szélenergia-létesítmény használ száraz típusú transzformátorokat biztonságuk, hatékonyságuk és alacsony karbantartási igényük miatt.
4. kérdés: Milyen gyakran kell karbantartást végezni?
A rutin szemrevételezést havonta kell elvégezni, míg az átfogó tesztelést általában évente javasolják.
5. kérdés: Melyek a fő előnyei az olajjal töltött transzformátorokhoz képest?
A legfontosabb előnyök közé tartozik a jobb tűzbiztonság, a csökkentett karbantartás, a környezetbarátság és a könnyebb beltéri telepítés.
6. kérdés: A száraz transzformátorok képesek kezelni a zord környezeteket?
A modern öntöttgyanta kialakítások kiválóan ellenállnak a nedvességnek, a pornak és az ipari szennyeződéseknek, ha megfelelően előírják.
Következtetés
Az 500 kVA száraz transzformátor ideális egyensúlyt képvisel a biztonság, a hatékonyság, a megbízhatóság és a környezetvédelmi felelősség között. Mivel az iparágak egyre inkább előtérbe helyezik a működés folytonosságát és a fenntartható infrastruktúrát, a száraz típusú transzformátorok továbbra is egyre népszerűbbek a kereskedelmi, ipari, egészségügyi és megújuló energiaágazatban.
A műszaki specifikációk, a telepítési követelmények, a karbantartási gyakorlatok és az alkalmazási forgatókönyvek megértésével a döntéshozók maximalizálhatják transzformátorberuházásaik értékét, miközben megbízható áramelosztást biztosítanak az elkövetkező években.
A kiváló minőségű transzformátor megoldásokat kereső szervezetek számáraShanghai Industrial Transformer Co., Ltd. professzionális mérnöki támogatást, testreszabott transzformátorgyártást és megbízható áramelosztási technológiákat kínál a különféle iparági igényekhez.
Lépjen kapcsolatba velünkMa, hogy megvitassák a projekt követelményeit, és felfedezzék az Ön létesítményéhez legmegfelelőbb 500 kVA száraz transzformátor megoldást.
